环形光源
产品概述
环形光源由高亮φ5LED精密排列而成。提供多种照射角度， 不同颜色组合更突出我们需要的信息。持续优化的导热和抗静电技 术，提供稳定均匀的照明。另外可配漫射板，材质有DF和DFB两 种，DF透光率70-80% , DFB透光率50-60%,默认DF和DFB为平 面形状，用于0-30度光源；带Q的DF-Q和DFB-Q为曲面形状，用 于45-90度光源。还有偏振片PL ,可减少非金属物体反光。
应用领域
PCB板检测
IC电子元件检测
药片缺失检测
包装印刷检测
焊接机器人引导和定位
汽车零件检测和测量
通用外观检测
显微镜照明
同一外径，不同角度的光源效果对比图 环形光源能够避免对角照射产生的阴 影。小角度适合远工作距离下的打光， 90°的低角度光源适合近距离的暗场照 明，突出物体凹凸不平的表面特征。
环形光源0度 环形光源30度 环形光源60度 环形光源90度
照射原理
|
发光角度 |
产品型号 |
外径 |
内径 |
功率 |
功率 |
可选配件 |
|
(mm) |
(mm) |
|
|
(漫射板/偏振片) |
||
|
0度 |
GHR52-X |
52 |
20 |
3.0W |
2.0W |
DF/DFB/PL |
|
0度 |
GHR90-X |
90 |
35 |
8.0W |
5.0W |
DF/DFB/PL |
|
0度 |
GHR112-X |
112 |
50 |
11W |
7.0W |
DF/DFB/PL |
|
0度 |
GHR144-X |
144 |
61 |
15W |
10W |
DF/DFB/PL |
|
0度 |
GHR185-X |
185 |
85 |
30W |
20W |
DF/DFB/PL |
|
0度 |
GHR208-X |
208 |
80 |
30W |
20W |
DF/DFB/PL |
|
15度 |
GHR70-15-X |
70 |
30 |
3.0W |
2.0W |
DF/DFB/PL |
|
15度 |
GHR90-15-X |
91 |
44 |
6.5W |
4.5W |
DF/DFB/PL |
|
15度 |
GHR130-15-X |
130 |
75 |
9.0W |
6.0W |
DF/DFB/PL |
|
15度 |
GHR150-15-X |
150 |
85 |
10W |
7.0W |
DF/DFB/PL |
|
15度 |
GHR185-15-X |
185 |
110 |
25W |
16W |
DF/DFB/PL |
|
15度 |
GHR208-15-X |
208 |
144 |
25W |
16W |
DF/DFB/PL |
|
30度 |
GHR70-30-X |
70 |
30 |
3.0W |
2.0W |
DF/DFB/PL |
|
30度 |
GHR90-30-X |
90 |
41 |
5.8W |
5.5W |
DF/DFB/PL |
|
30度 |
GHR100-30-X |
100 |
45 |
8W |
5.0W |
DF/DFB/PL |
|
30度 |
GHR120-30-X |
120 |
58 |
11W |
7.0W |
DF/DFB/PL |
|
30度 |
GHR150-30-X |
150 |
100 |
10.5W |
7.0W |
DF/DFB/PL |
|
30度 |
GHR185-30-X |
185 |
130 |
14W |
9.0W |
DF/DFB/PL |
|
45度 |
GHR70-45-X |
70 |
30 |
3.0W |
2.0W |
DF-Q/DFB-Q |
|
45度 |
GHR130-45-X |
130 |
82 |
10W |
7.0W |
DF-Q/DFB-Q |
|
60度 |
GHR75-60-X |
75 |
42 |
3.5W |
2.4W |
DF-Q/DFB-Q |
|
60度 |
GHR80-60-X |
80 |
46 |
3.5W |
2.4W |
DF-Q/DFB-Q |
|
60度 |
GHR90-60-X |
90 |
56 |
4.3W |
4.3W |
DF-Q/DFB-Q |
|
60度 |
GHR120-60-X |
120 |
60 |
5.5W |
3.5W |
DF-Q/DFB-Q |
|
60度 |
GHR150-60-X |
150 |
100 |
7.5W |
5.0W |
DF-Q/DFB-Q |
|
60度 |
GHR185-60-X |
185 |
135 |
15W |
10W |
DF-Q/DFB-Q |
|
60度 |
GHR208-60-X |
208 |
176 |
9.5W |
6.5W |
DF-Q/DFB-Q |
|
60度 |
GHR250-60-X |
250 |
204 |
15W |
11W |
DF-Q/DFB-Q |
|
60度 |
GHR325-60-X |
325 |
285 |
27.4W |
18W |
DF-Q/DFB-Q |
|
75度 |
GHR80-75-X |
80 |
46 |
3.8W |
2.5W |
DF-Q/DFB-Q |
|
75度 |
GHR90-75-X |
90 |
67.5 |
6.0W |
4.0W |
DF-Q/DFB-Q |
|
75度 |
GHR120-75-X |
120 |
84 |
7.0W |
4.5W |
DF-Q/DFB-Q |
|
75度 |
GHR180-75-X |
180 |
146 |
9.0W |
6.0W |
DF-Q/DFB-Q |
|
90度 |
GHR96-90-X |
96 |
54 |
2.0W |
1.5W |
DF-Q/DFB-Q |
|
90度 |
GHR140-90-X |
140 |
96 |
3 0W |
2 0W |
DF-Q/DFB-Q |
|
90度 |
GHR155-90-X |
155 |
115 |
4W |
2.5W |
DF-Q/DFB-Q |
|
90度 |
GHR208-90D-X |
208 |
163 |
11W |
7.0W |
DF-Q/DFB-Q |
|
90度 |
GHR325-90D-X |
325 |
280 |
18W |
12W |
DF-Q/DFB-Q |

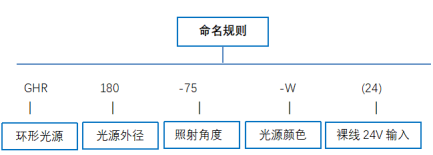

1 .产品型号中X ,代表标准LED颗粒，颜色有：R（红）、G（绿）、B（蓝）、W（B）,黄色也可提供。红外、紫外另外列出。
2.还可提供小角度版本，比标准版本LED颗粒的发散角度更小，光线更加汇聚。如GHR70-W为标准版本，GHR70-NW 为小角度版本，都是白色，后者亮度高出30-50% ,照射区域稍小，而前者均匀性更佳。
