Z-LASER ZQ1激光模块
ZQ1激光模块是针对市场上最苛刻的测量方法而开发的。ZQ1系列是需要高输出功率，良好光束特性和工业设计的正确选择。借助免工具聚焦选项，用户可以根据应用轻松调整正确的工作距离。结合其智能监控功能，该激光器即使在恶劣的环境下也能实现高性能稳定性。集成的主动Peltier冷却系统支持此功能，因为它将激光二极管保持在恒定温度下。
ZQ1产品规格
| 波长 | 405 nm | 450 nm | 520 nm | 638 nm | 665 nm | 808nm | 808nm（ZQ2） |
| 波长公差 | ±10 nm | ±10 nm | + 10 nm | ±6 nm | ±3 nm | ±4 nm | ±2.5nm |
| 输出功率（elp） | < 900 mW | < 1300 mW | Na | < 500 mW | < 800 mW | < 1700 mW | < 6000 mW |
| 输出功率（sip） | < 700 mW | < 1100 mW | < 700 mW | < 400 mW | < 700 mW | < 1200 mW | |
| 视轴误差 | < 5 mrad | ||||||
| 指向稳定性 | < 6 pirad/K（ZQ1） <15 卩rad / K （ ZQ2 ） | ||||||
| 预热时间 | < 2 min | ||||||
| 激光操作模式 | APC | ||||||
| 工作电压 | 12-24VDC 24VDC （ ZQ2 ） | ||||||
| 发散角 | 5°,10°, 20°, 30°, 45°, 60°, 75°, 90° （均匀线ZQ1 ） 10°, 20°, 30°, 45°, 60°, 75°, 90° （均匀线ZQ2 ） | ||||||
| 线条直线度 | < 0.1 % | ||||||
| 线条均匀度 | < 25 % | ||||||
| 其他可选激光图案 | 椭圆点。O | ||||||
| 聚焦范围 | 100mm到 10000mm （可定制） | ||||||
| 能量消耗 | < 2.7 W | < 2.7 W | < 2.7 W | < 2 W | < 2.5 W | < 2.5 W | <225W |
| 通讯接口 | I2C, RS232 | ||||||
| 工作温度 | -10 °C -50 °C / 14 °F -122 °F （温度超过50°C会影响）激光使用寿命和稳定性, 散热方式有直接接触、水冷和电子装置三种方法。） | ||||||
| 湿度 | < 90 %,无凝结 | ||||||

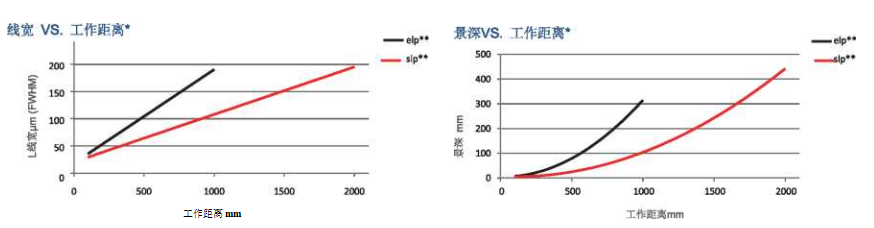

注：上图为670nm红色线激光的数据,其他波长的线宽景深需要通过下表的系数进行换算。
